Struktur und Design-Standards von Automobil Stecker

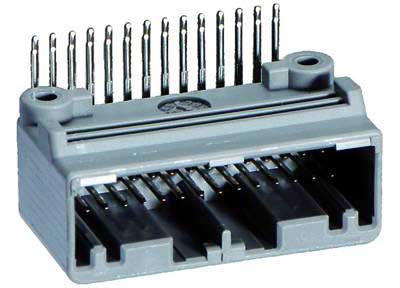

Was ist ein Auto-Stecker?
Die Rolle von Auto-Stecker ist sehr einfach: Zwischen den blockierten oder isolierten Schaltkreisen in dem Schaltkreis wird eine Kommunikationsbrücke aufgebaut, so dass der Strom fließen kann und der Schaltkreis die vorbestimmte Funktion realisieren kann. Form und Struktur von Automobilverbindern ändern sich ständig. Es besteht hauptsächlich aus vier grundlegenden Strukturkomponenten: Kontakt, Gehäuse (je nach Sorte), Isolator und Zubehör.
1. Der Kontaktstift ist das Kernstück des Fahrzeugsteckers, um die elektrische Verbindungsfunktion abzuschließen. Im Allgemeinen besteht ein Kontaktpaar aus einem männlichen Kontaktstück und einem weiblichen Kontaktstück, und die elektrische Verbindung wird durch das Einsetzen der weiblichen und männlichen Kontaktstücke vervollständigt.
Der männliche Kontakt ist ein starres Teil und seine Form ist zylindrisch (runder Stift), quadratischer Zylinder (quadratischer Stift) oder flach (Einsatzstück). Der männliche Kontakt besteht im Allgemeinen aus Messing oder Phosphorbronze. Der weibliche Kontakt ist die Buchse, die den Schlüsselteil des Kontaktpaars darstellt. Es beruht darauf, dass die elastische Struktur beim Einführen in den Stift elastisch verformt wird, um eine elastische Kraft zu erzeugen, die einen engen Kontakt mit dem positiven Kontaktstück bildet, um die Verbindung zu vervollständigen. Es gibt viele Arten von Buchsen des Steckverbinders: Es gibt zylindrische (Spaltnuten, Einschnürung), Stimmgabeltyp, Ausleger (Längsschlitz), Faltart (Längsschlitz, 9-förmig), Kastenform (Vierkantbuchse) und Hyperboloid-Drahtfederbuchse usw.

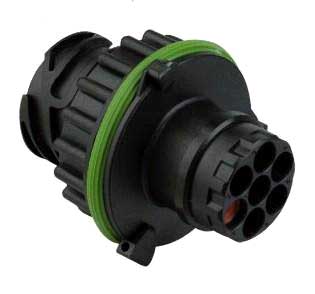

2. Die Schale ist die äußere Abdeckung des Fahrzeugsteckers. Es bietet mechanischen Schutz für die eingebaute isolierende Montageplatte und die Stifte, sorgt für die Ausrichtung von Stecker und Buchse beim Zusammenstecken und befestigt dann den Stecker am Gerät.

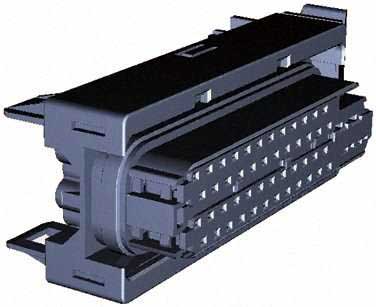

3. Isolatoren, Isolatoren werden häufig auch als Fahrzeugverbindungssockel oder -einsätze bezeichnet. Seine Funktion besteht darin, die Kontaktstücke entsprechend der erforderlichen Position und dem erforderlichen Abstand anzuordnen und die Isolationsleistung zwischen den Kontaktstücken und zwischen dem Kontaktstück und der Schale sicherzustellen. Ein guter Isolationswiderstand, Spannungsfestigkeit und einfache Verarbeitung sind die Grundvoraussetzungen für die Auswahl der Isoliermaterialien, die zu Isolatoren verarbeitet werden sollen.
4. Zubehör Das Zubehör ist in strukturelles Zubehör und Installationszubehör unterteilt. Strukturzubehör wie Klemmring, Positionierschlüssel, Positionierstift, Führungsstift, Verbindungsring, Kabelklemme, Dichtring, Dichtung usw. Installieren Sie Zubehör wie Schrauben, Muttern, Schrauben, Federringe usw. Die meisten Zubehörteile haben Standardteile und gemeinsame Teile.
Es sind diese vier grundlegenden Strukturkomponenten, die es Automobilverbindern ermöglichen, als Brücken zu fungieren und stabil zu arbeiten.

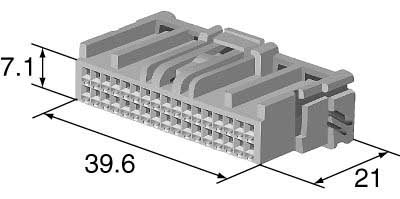

Designstandards für Kfz-Steckverbinder
Mit der rasanten Entwicklung der Automobilindustrie entwickeln sich ständig verschiedene Funktionsteile und verschiedene Teile von Automobilen in Richtung Intelligenz, Verfeinerung und Zuverlässigkeit. Höhere Anforderungen werden auch an das strukturelle Design, das Erscheinungsbild und die Materialien von Automobilverbindern gestellt.
Kfz-Steckverbinder müssen dem USCAR-20-Standard entsprechen, dem Leistungsstandard für elektrische Kfz-Steckverbindersysteme. Es ist festgelegt, dass die Kontaktfläche des elektrischen Steckverbinders des Fahrzeugsteckers während des gesamten Lebenszyklus immer zuverlässig sein sollte, einschließlich der folgenden Faktoren:
1. Das Material des Steckerkontakts ist stabil und zuverlässig
2. Stabile positive Kraft
3. Die Spannung und der Strom der Schaltung sind stabil
4. Der Temperaturbedarf liegt innerhalb des angegebenen Bereichs, einschließlich der Umgebungstemperatur und des eigenen Temperaturanstiegs
5. Bessere Robustheit
6. Es muss mit dem im Hochgeschwindigkeits- und Fernkommunikationscomputer verwendeten Anschluss identisch sein, und der Fahrzeuganschluss muss unter rauen Bedingungen zuverlässig funktionieren können
7. Steckkraft des Steckers: unter 20,5 kg;
8. Verbindungsstück Retention: 2,5 kg oder mehr;
9. Hitzebeständigkeit: -40 ~ 120 ° C.
